C49036RH

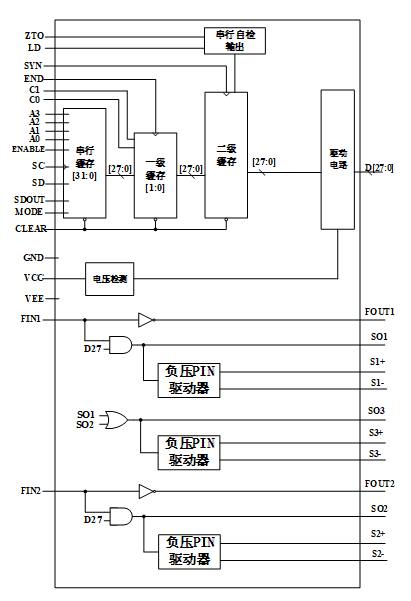

串并转换控制芯片C49036RH的功能是将32bit带地址码的串行数据转换为28bit并行数据。芯片采用二级缓存数据存储结构，使多个芯片的数据可以分时写入，同步刷新。芯片包含4组1级寄存器，可以通过寄存器地址位C0/C1快速切换，实现多种不同配置的不同切换。SDOUT引脚具备三态输出，可方便系统并联调试。芯片内置自检电路，在LD引脚为高电平期间，通过ZTO引脚输出包含包头和包尾的28BIT自检数据。
