C49040

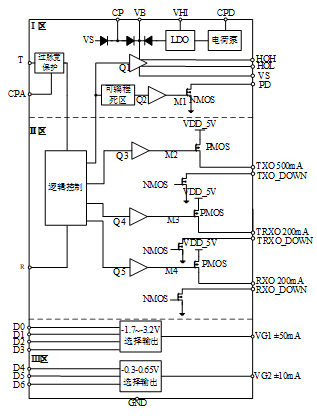

C49040是一款多功能射频电源调制器芯片，主要由60V高边NMOS功率管驱动电路，发射、接收支路电源调制电路和GaAs、GaN栅压调节电路这三部分电路构成。其中高边NMOS功率管驱动电路为高速、低延迟驱动电路，具有负压电源监控及使能控制开断功能、漏极快速放电功能、过脉宽保护功能。发射、接收支路电源为VDD，内置功率PMOS，由T/R信号直接控制开关。栅压调制控制电路由GaAs、GaN栅极调制共两路构成，GaAs由3位控制位对输出电压选择，GaN由4位控制位对输出电压选择，以实现栅压可调。
