本文所介绍的C41301R
H是-5.5V，400mA线性稳压芯片。芯片具有低至220mV的漏失电压，同时具有不错的噪声性能，优秀的PSRR（电源抑制比Power Supply Rejection Ratio），以及出色的负载、线性调整率。芯片提供可-5.5V~-0.4V的超宽输出电压范围，满足不同电压需求。

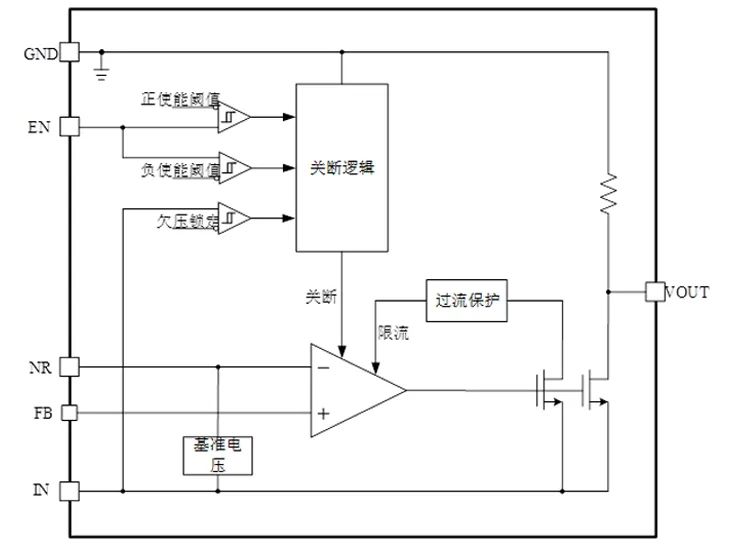

图1 功能框图
· 输入电压：-5.5V~-3V
· 高输出范围：VIN-VDO~-0.4V
· 输出电流：400mA
· PSRR62dB@10kHz(Iload=400mA，CNR=10nF)
· 低输入输出压差：220mV@400mA
· 正负均可控使能输入：大于1.5V或小于-1.5V
· 出色的负载、线性调整率
· 内部集成过流保护
· 总剂量（TID）耐受：≥100k rad(si)
· 单粒子锁定及烧毁对线性能量传输（LET）的抗干扰度：≥75MeV*cm2/mg

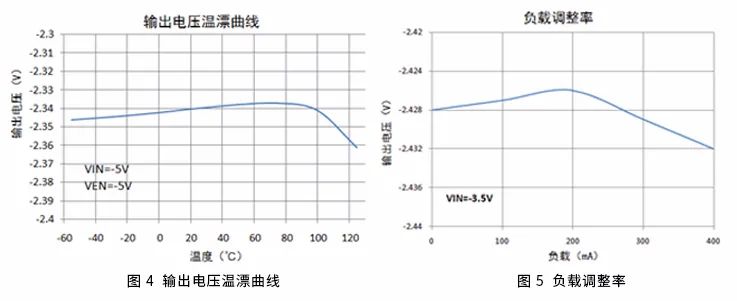

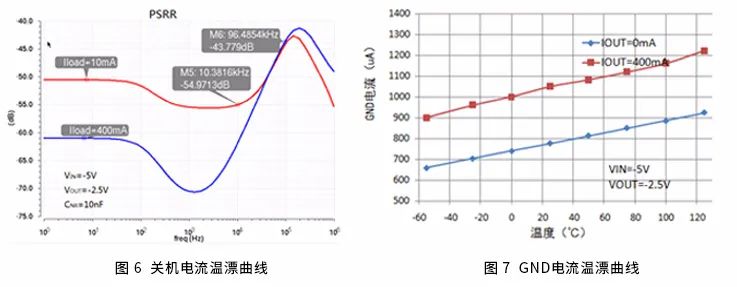

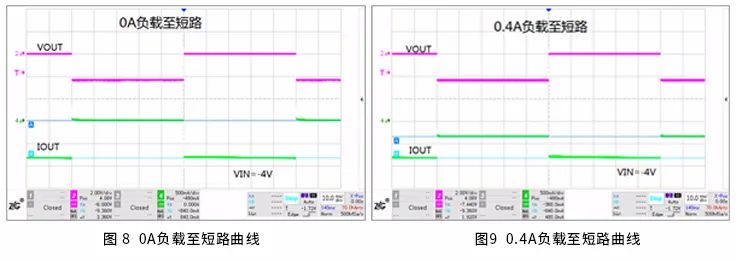

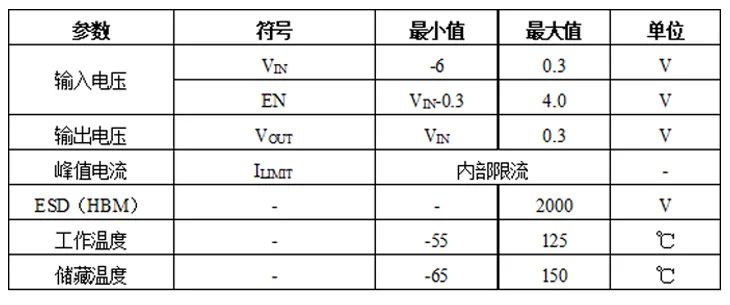

表 1 绝对最大额定值
(1) 使用中超过这些绝对最大值可能对芯片造成永久损坏。
· 裸芯片尺寸：1295 *2240 μm2（包含划片槽）
· PAD尺寸：100*100μm2

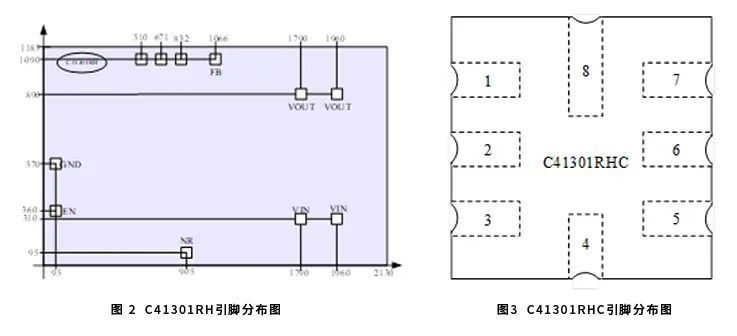

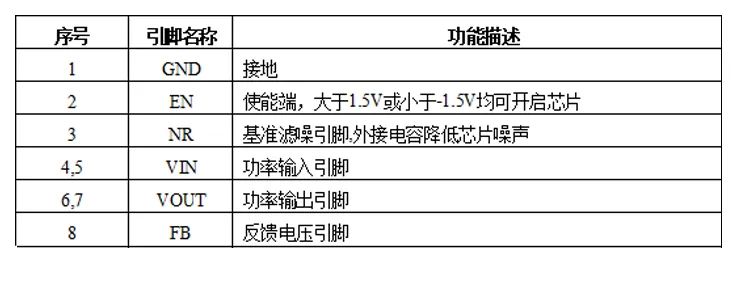

表 2 C41301RH引脚介绍

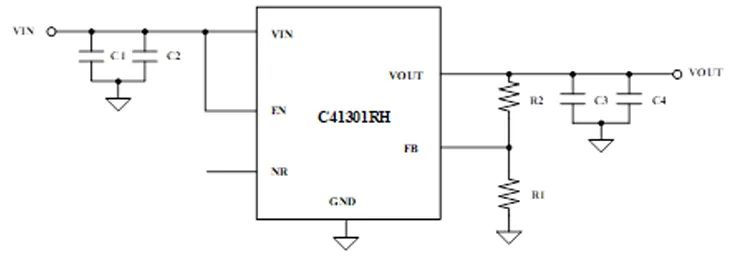

图 10 C41301RH推荐工作电路

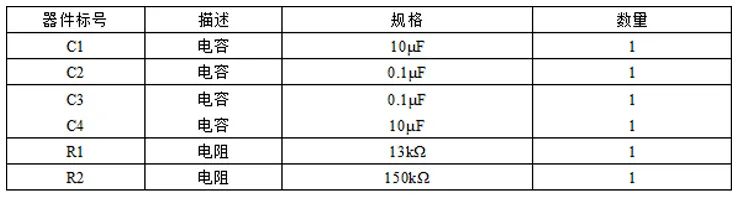

表 3 外围元器件清单（VOUT= -5V）
输入端口设置
在输入和地之间紧靠芯片地方连接一个不低于0.1μF旁路电容，有助于系统稳定以及提高瞬态响应速度和电源抑制比。如果需要更大更快速电流瞬态响应速度，需要采用更大容值旁路电容。推荐采用10μF陶瓷电容。
使能输入
本芯片为负压LDO，为了兼顾芯片的应用环境，特设有正负条件下均可开启芯片的使能输入功能。当EN引脚电压大于1.5V时，芯片开启。当EN引脚电压小于-1.5V时，芯片亦可以开启。当EN引脚采用正电压开始时，建议EN输入电压不超过3.5V。
可调输出电压
输出电压通过设置VOUT到FB端口的分压电阻实现。建议使用1%精度或者更高精度的电阻实现。当下拉电阻R2使用10kΩ时，用公式（1）去计算上拉电阻R_t。想提高轻载时的效率，可以使用更大的上拉电阻。但是请注意如果使用过大的上拉电阻，转换器器将会对噪声和电压误差更加敏感。
· 其中，FB= -0.405V
输出电容
为了芯片的工作状态稳定，在芯片输出和地之间需要连接一个不低于2.2μF的陶瓷电容。当需要大输出负载时，建议适度增加输出电容值。推荐采用10μF陶瓷电容。
滤噪引脚
当滤噪引脚NR连接10nF电容到地时，芯片可以实现低至61μVRMS的噪声，满足低噪需求应用场合。如果不需要低噪声亦可以不连接此电容。注意由于增加了此滤噪电容，内部BG起电变慢，导致输出起电变慢。
1) 输出端口禁止接地；
2) 器件不能超过极限工作条件使用；
3) 电源去耦：应在靠近器件电源引出端处可采用10μF电容。此外，线路板布线应尽量短，尽量避免直角、锐角走线；
4) 工作时先检查电源、地是否接触良好后再接通器件电源。

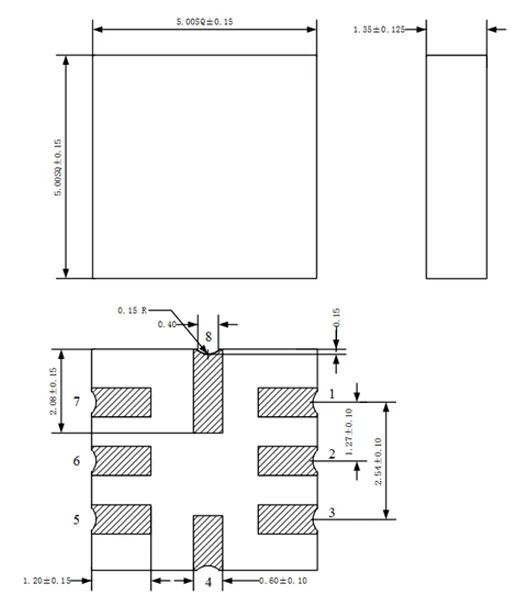

图 11 封装尺寸图
图12 C41301RH芯片实物图
综上所述，C41301RH产品应用于宇航级栅压调节、AD或DA负压供电等场合。芯片设计与应用满足宇航级产品性能要求。
